Для обнаружения утечки и прекращения подачи газа подключите в систему Livi газовый извещатель.
Видео-инструкция: защита от утечки газа на базе Livi.
Принцип работы
Подключенный к контроллеру ШЭП (напрямую или через модуль Livi US) датчик утечки обнаружит превышение концентрации газа. При обнаружении утечки в датчике замыкается встроенное реле. Соответствующий вход контроллера ШЭП или Livi US переходит в состояние «Авария». Манипулятор шарового крана перекрывает подачу газа по команде контроллера управления ШЭП Livi. Пользователь получает уведомление на смартфон.
Устройства
Хаб Livi
Передает пользовательские команды устройствам и выполняет сценарии.
- Получайте сигналы тревоги в приложение и управляйте подачей газа удаленно.
- Создавайте сценарии автоматизации, чтобы подача газа осуществлялась только когда требуется.
- Подключите услугу аварийного мониторинга, если охранное предприятие предоставляет ее. Охранное предприятие сделает дозвон пользователям системы, и вы точно не пропустите предупреждение об опасности.
Датчик утечки газа стороннего производителя с выходом типа «сухой контакт»
Следит за концентрацией газа в помещении.
- Может быть подключен к системе двумя способами: непосредственно к контроллеру управления ШЭП Livi или через модуль подключения сторонних устройств Livi. Используйте модуль подключения сторонних устройств, если датчик утечки газа установлен слишком далеко от контроллера ШЭП (более 10 м).
- У некоторых моделей газовых извещателей, например, у ДГ-1-ПМ, есть встроенная сирена. При превышении концентрации газа автоматически включается звуковой сигнал для предупреждения жителей дома об опасности.
- Датчики утечки газа в системе Livi контролируются независимо от режима охраны объекта.
- Пример совместимого устройства: извещатель пожарный газовый ДГ-1-ПМ-1 (для непрерывного контроля содержания пропана, метана и бутана в воздухе).
Контроллер управления ШЭП Livi Water Control
Управляет шаровыми кранами с электроприводом (ШЭП).
- Способен управлять поворотным устройством без подключения к сети и хабу Livi.
- Управляет двумя ШЭП: при первых признаках утечки газа контроллер «скомандует» кранам перекрыть подачу воды или газа.
- Оповещает об утечке с помощью встроенного зуммера. Все, кто находятся рядом, услышат сигнал и узнают о внештатной ситуации.
- Позволяет подключить выносные кнопки для локального управления — открыть краны можно в одно нажатие, установив кнопку в легкодоступном месте.
Модуль для подключения сторонних устройств Livi US
Позволяет подключить проводные устройства сторонних производителей с выходом типа «сухой контакт» в систему Livi.
- Используйте модуль подключения сторонних устройств Livi, если датчик утечки газа установлен слишком далеко от контроллера ШЭП (более 10 м).
- Назначьте в мобильном приложении тип сенсора «аварийный» для подключенного датчика газа. Система будет контролировать датчик круглосуточно и в случае утечки газа отправит оповещение на смартфон, а также может продублировать тревогу на пульт охраны.
- Создайте сценарий «по событию» в мобильном приложении для автоматического прекращения подачи газа.
Как организовать систему защиты от утечки газа на базе системы Livi

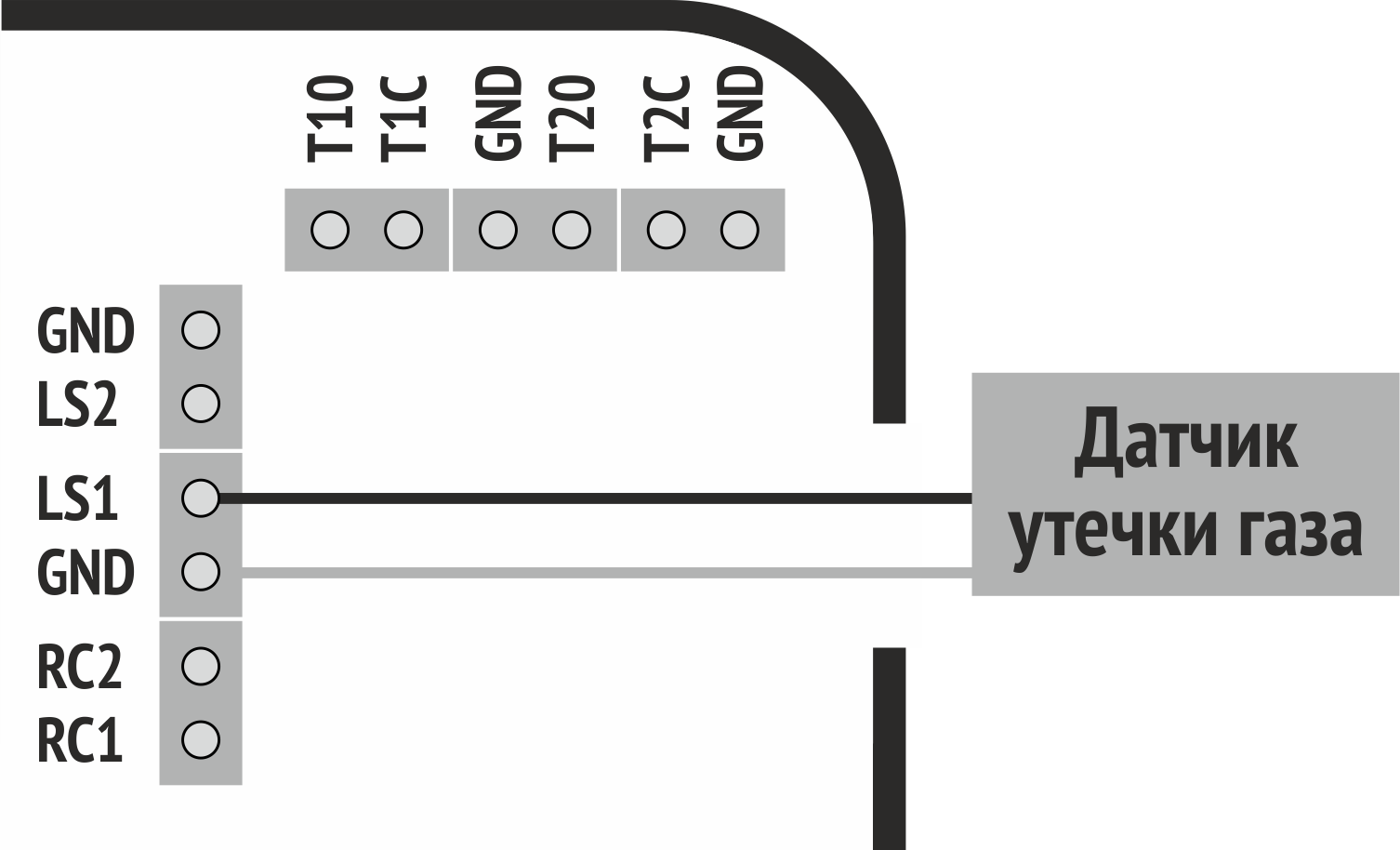

1) Подключите датчик утечки газа к контроллеру управления ШЭП Livi Water Control по приведенной ниже схеме:
Если датчик утечки газа установлен слишком далеко от контроллера управления ШЭП, подключите газовый извещатель к модулю Livi US (смотрите инструкцию к датчику Livi US). К одному модулю можно подключить до 2 устройств. В мобильном приложении Livi, в карточке универсального датчика, измените логику работы устройства на «Аварийную», исходя из типа подключенного датчика.
2) Разместите подключенный газовый датчик в месте наиболее вероятной утечки, например, рядом с кухонной плитой, газосчетчиком или котлом, на расстоянии не более 4 метров. При определении высоты, на которой нужно установить датчик, отталкивайтесь от вида контролируемого газа.
Важно! Если датчик определяет концентрацию угарного газа, то он размещается на высоте 1,8 м от пола и не ниже 0,3 м до потолка. Если датчик определяет концентрацию пропана или бутана, то он размещается на высоте максимум 0,5 м от пола. Если датчик определяет концентрацию метана, то он размещается на высоте 0,5 м от потолка. Если датчик определяет концентрацию метана и угарного газа, то он размещается на высоте 0,3 – 0,5 м до потолка.
3) Установите электрический манипулятор шарового крана. Манипулятор может устанавливаться непосредственно на газовую трубу диаметром 1/2, 3/4, 1 дюйм. Для установки манипулятора не нужно делать врезок в трубу и вызывать сотрудников газовой службы.
4) Подключите манипулятор шарового крана (поворотное устройство) к контроллеру ШЭП Livi Water Control. Схемы подключения смотрите в инструкции.
При обнаружении утечки газа контроллер ШЭП Livi автоматически подаст команду на перекрытие шарового крана. На ваш смартфон придут уведомления об обнаружении утечки и о перекрытии подачи газа.
5) Создайте сценарий «по событию», если датчик утечки газа подключен через модуль Livi US. В качестве условия запуска выберите сработку датчика утечки газа, в качестве действия — перекрытие крана на газовой трубе.
Создавайте сценарии в мобильном приложении
«Мы уехали». Сценарий на случай долгого отсутствия или отъезда. В мобильном приложении создайте сценарий «по событию». В качестве условия запуска выберите включение полной охраны, а в качестве действия – перекрытие крана на газовой трубе.
Подача газа по времени. Пусть ШЭП перекрывает и возобновляет подачу газа в одно и то же время. В мобильном приложении создайте сценарий «по расписанию». Выберите дни недели и время, например, в будние дни подача газа прекратится в 9:00 и возобновится в 18:00.
Управление без мобильного приложения
Установите любой проводной выключатель для управления ШЭП там, где вам удобно. Если кран находится в труднодоступном месте, вы можете быстро перекрыть газ без хаба (если газовые извещатели подключены к контроллеру ШЭП), просто нажав на кнопку или универсальный клавишный выключатель (приобретаются отдельно). Это облегчит доступ к кранам, если нужно сбросить аварию, а также позволит быстро перекрыть газ в помещении без приложения.
Управляйте голосом. Голосовые помощники «Алиса» и «Маруся» умеют управлять шаровыми кранами и запускать сценарии, созданные в приложении Livi или в приложениях «Дом с Алисой» и «Маруся». Голосовая команда для управления шаровыми кранами может звучать так: «Алиса, выключи газ». Для запуска сценария достаточно сказать: «Алиса, [придуманная фраза]», либо сценарий запустится автоматически в указанное время.
